Dieser Abschnitt beschreibt, wie Sie die Gestalt von ausgewählten 2D-Objekten und von Textobjekten ändern können. Für weitere Information zum Auswählen von Objekten siehe Auswahl, 2D-Objekte.
| Löschen von 2D-Objekten - DOB, Strg + D |
Löscht ein oder mehrere ausgewählte 2D-Objekte
 | Stutzen - TBO |
Entfernt Teile von Linien und Bögen, die auf einer Seite einer Trimmlinie liegen. Sie können auch eine vorübergehende Trimmlinie bestimmen, indem Sie zwei Punkte definieren.
 | Abschnitt entfernen - RSG |
Entfernt einen Teil einer Linie oder eines Bogens. Das zu entfernende Teilstück wird durch zwei Punkte markiert.
 | Verlängern - EBO |
Verlängert Linien oder Kurven bis zu einer bestimmten Kurve. Sie können auch eine vorübergehende Verlängerungslinie bestimmen, indem Sie zwei Punkte definieren.
 | Bruchlinie - BLN |
Erzeugt Bruchmarkierungen auf einer ausgewählten Linie, indem Sie die Position der jeweiligen Bruchmarkierung auswählen.

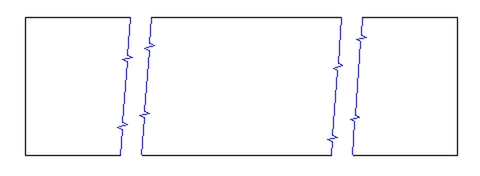

Beispiel einer Bruchlinie
 | Kreis aus Bogen - CEC |
Erzeugt einen vollständigen Kreis aus einem ausgewählten Bogen.
 | Spline bearbeiten - ESP |
Bearbeitet den ausgewählten Spline. Wählen Sie einen der Punkte des Splines aus und ziehen Sie diesen auf eine neue Position. Während Sie ziehen, wird der Spline dynamisch angepasst. Drücken Sie die Eingabetaste oder die rechte Maustaste zum Abschließen der Bearbeitung.
Jede dieser Funktionen kann auf Linien oder Bögen angewendet werden. Sie können beide Abschnitte zugleich auswählen, indem Sie den - durch ein V-förmiges Zeichen markierten - Schnittpunkt fangen und auswählen. Wenn Sie die Abschnitte einzeln auswählen, können Sie vorgeben, ob die Funktion auf das erste, das zweite oder auf beide Elemente ausgeführt wird. Wenn ein Stutzen eines Elements vorgesehen ist, wählen Sie jenen Bereich, der nicht entfernt werden soll.

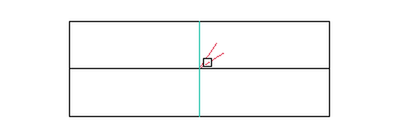

Auswahl eines Schnittpunktes, um ihn zu verrunden

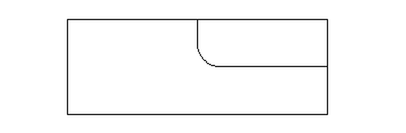

Ergebnis der Verrundung
 | Ecken - CCO |
Erzeugt eine scharfe Ecke am Schnittpunkt der ausgewählten Objekte. Die Abschnitte werden gestutzt oder verlängert, um die Ecke zu erzeugen. Wählen Sie daher die Objekte auf jenen Abschnitten, die nicht gestutzt werden sollen.
 | Fase, 2D-Ecke - CHM, Strg + R |
Erzeugt eine Fase in einem bestimmten Winkel zwischen zwei Linien. Sie können die Fase definieren, indem Sie die Abstände auf den beiden Seiten oder einen Abstand und einen Winkel angeben. Sie können auswählen, ob Sie die Elemente stutzen oder verlängern möchten.
 | Verrundung von 2D-Ecken - RND, Strg + F |
Verrundet die Ecken zwischen zwei Linien oder Bögen. Wenn Sie die Verrundung auf zwei Bögen anwenden, können Sie zwischen einem konkaven oder konvexen Ergebnis auswählen. Sie können auch angeben, ob Sie die Elemente stutzen oder verlängern möchten.
 | Auflösen - EXP |
Löst ausgewählte 2D-Objekte in ihre Grundelemente auf. Objekte werden entsprechend ihres Typs in folgende Elemente aufgelöst:
 | An Punkt teilen - BPO |
Teilt eine Linie oder einen Bogen an einer ausgewählten Stelle und erzeugt daraus zwei Objekte
 | An Kurve teilen - BBO |
Teilt eine Linie oder Kurve an einer ausgewählten Kurve und erzeugt daraus zwei neue Objekte. Sie können auch eine vorübergehende Linie durch zwei Punkte definieren.
 | Text bearbeiten - ETX |
Verändert den ausgewählten Textinhalt. Die Zeilen erscheinen im Bearbeitungsfenster, in dem Sie verändert werden können.
 | Textmerkmale - TAC |
Ändert die Merkmale eines ausgewählten Textes. Bearbeiten Sie zuerst die Merkmale und ggf. die Zeicheneigenschaften und den Einfügepunkt und wählen Sie anschließend den zu ändernden Text aus.
 | Text ausrichten - JTX |
Bewegt den Text horizontal und richtet in zu einem Mittelpunkt oder einem anderen ausgewählten Punkt aus.
 | Zeichenbreite - TWD |
Ändert das Höhen/Breitenverhältnis des ausgewählten Textes. Die neue Breite wird als Verhältnis zweier Längen (Linien) definiert, die Sie auf der 2D-Zeichenfläche erstellen.
 | Text vertikal verschieben - MTL |
Verschiebt den Text vertikal. Die Verschiebung wird als ein Vielfaches des Zeilenabstandes angegeben. So können Lücken nach dem Löschen von Text geschlossen oder Platz zum Einfügen von Zeilen geschaffen werden.

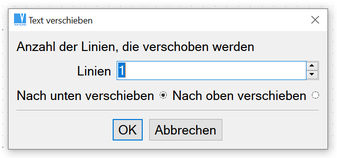

Dialog Text verschieben
 | Zeichen auflösen - BTF |
Löst die Zeichen eines Textes in Linienelemente auf. Das kann dazu verwendet werden, um z. B. durch Extrudieren ein 3D-Profil aus einem Buchstaben zu erzeugen.
|
|
|
