Achsen könne auf mehrere Arten erzeugt werden:

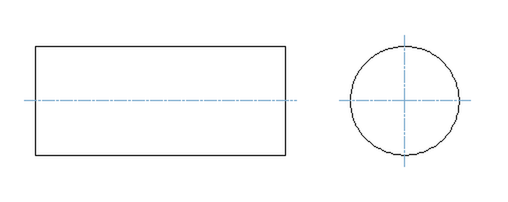

Beispiel für Achsen, die über einen Kreis und über 2 Punkte erzeugt wurden.
Wenn Achsen in 3D-Ansichten, die aus dem 3D in den 2D-Bereich exportiert wurden, wird eine Verknüpfung zu den entsprechenden 3D-Objekten aufgebaut. Wird, nach einer Änderung im 3D, in den 2D-Bereich zurück gekehrt, werden die Achsen automatisch aktualisiert. Siehe Automatische Aktualisierung von Bemaßungen, Achsen und Schraffuren nach Änderungen im 3D
 | Bei der Erzeugung von Achsen kann ein Linienüberstand eingestellt werden. Dazu muss das entsprechende Symbol in der Werkzeugleiste angewählt werden. |

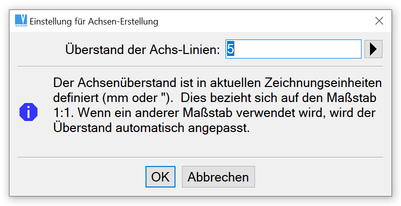

Einstellung für den Achsenüberstand
Achsen können mit folgenden Kommandos erzeugt werden:
 | Achsen am Kreis oder Kreisbogen - CAX |
Anwahl eines Kreises oder Bogens - die Achsen werden als 4 Halbachsen in horizontaler und vertikaler Richtung erzeugt. Alternativ kann durch einen Rechtsklick über einem Kreis oder Bogen, die Achsenerzeugung aus dem Kontextmenü gewählt werden.

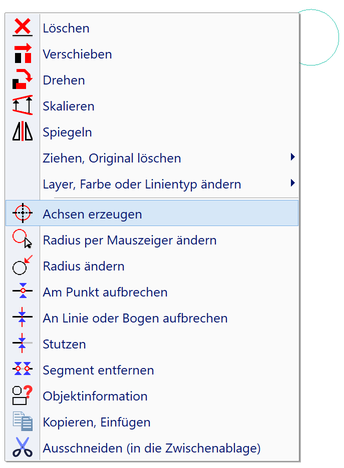

Achsenerzeugung über das Kontextmenü.
 | Achsen über 2 Punkte – AX2P |
Ersten und zweiten Punkt der Achse zeigen. Die Achse wird als Verbindung der beiden gewählten Punkte, mit dem definierten Überstand erzeugt. Bei einer Achse einer Rotationsfläche in einer 3D-Ansicht, die nach 2D exportiert wurde, sollte diese Methode nicht verwendet werden. Diese Achse ist nach einer Änderung im 3D nicht aktualisierbar.
 | Achsen von Rotationsflächen - LAX |
Diese Methode ist für Achsen von Rotationsflächen konzipiert, die aus dem 3D in den 2D-Bereich exportiert wurden. Die Achspositionen werden gewählt, indem der Mauszeiger über das Ende einer Linie oder eines Kreises bewegt wird, die eine Außenkontur einer Rotationfläche darstellt. Die Punkte werden mit einem Achssegement-Symbol hervorgehoben und ein Linksklick wählt die entsprechende Position. Siehe Abbildungen unten.

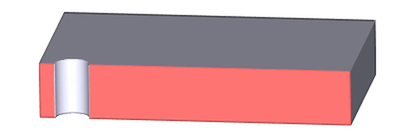

Ein Solid mit aktiviertem Schnitt, die Achsen der Bohrung werden erzeugt

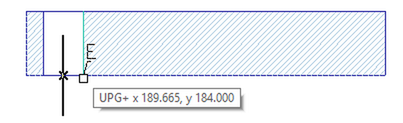

Ersten Punkt der Achse wählen

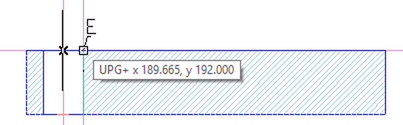

Zweiten Punkt der Achse wählen, die Leitlinien werden automatisch angezeigt

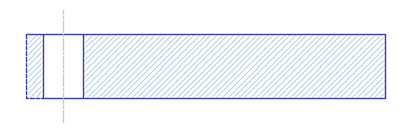

Die erzeugte Achse
 | Teilkreis Achsen - AXPC |
Zuerst die Außenkontur oder die innere Bohrung anwählen und danach einen Kreis der am Teilkreis liegt. Im Dialog angeben, ob nur der Teilkreis oder auch die Achsen der Teilkreis-Bohrungen erzeugt werden sollen. Alternativ können die Teilkreis-Achsen auch über das Kontextmenü mit einem Rechtsklick über dem äußeren oder inneren Kreis erstellt werden.

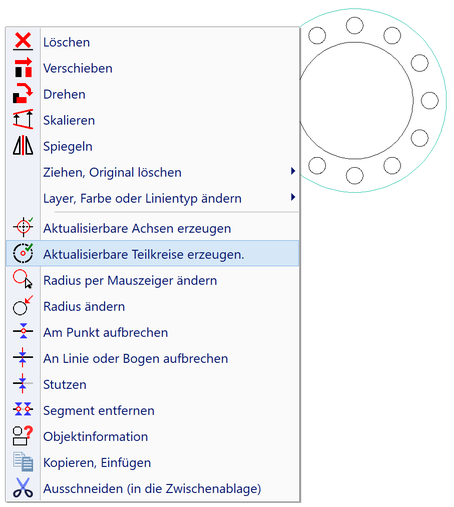

Auswahl der Teilkreisachsen über das Kontextmenü.

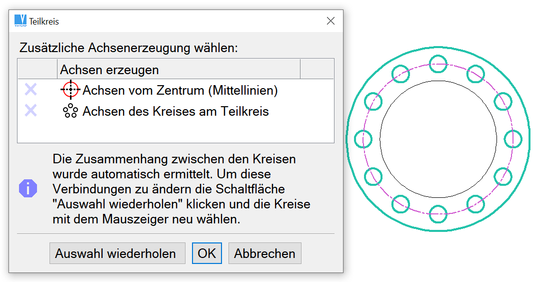

Der Teilkreis wird angezeigt und die gefundenen Kreise hervorgehoben. Teilkreis-Achsen aus dem Menü wählen.

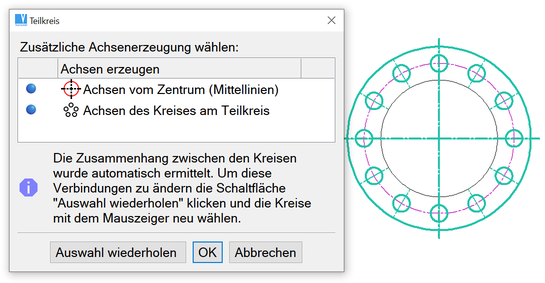

Zusätzlich Bohrungsachsen erzeugen.

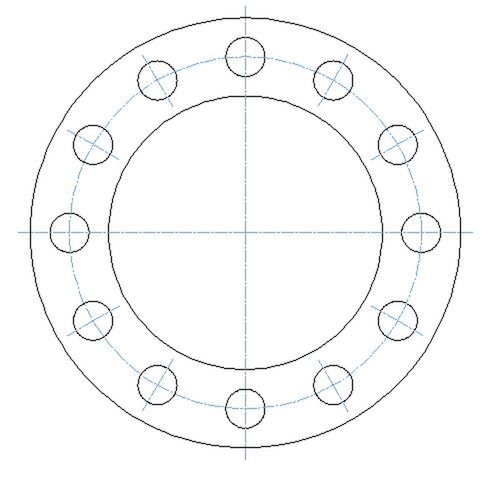

Teilkreis und Achsen der Bohrungen wurden erstellt.
 | Achsen - AXI |
Diese Funktion bietet alle 4 möglichen Arten der Erstellungen von Achsen als Kontextmenü an.
|
|
|
