Schraffur

Die Funktionen für Schraffur werden meist verwendet, um Schnitte zu kennzeichnen, indem damit ein geschlossener Bereich gefüllt wird. Eine einfache Schraffur besteht aus Linien in einem bestimmten Winkel und einen bestimmten Abstand zueinander. Sie können auch ein vordefiniertes Schraffurmuster in einer bestimmten Dichte verwenden oder ein eigenes Schraffurmuster erzeugen. Sie können die Begrenzung für eine Schraffur definieren, indem Sie jedes Begrenzungselement individuell auswählen, die Begrenzung automatisch erkennen lassen oder indem Sie die Begrenzung eines 3D-Schnitts, der als 2D-Ableitung erstellt wurde, automatisch erkennen lassen. Die Begrenzung für eine Schraffur muss geschlossen sein. Alle Abschnitte von Segmenten, die innerhalb der Begrenzung liegen, werden nicht verwendet. Bereiche für Schraffuren können Bereiche ohne Schraffur (Inseln) enthalten.

Vollständiges Füllen

Um einen Bereich vollständig zu füllen, wählen Sie eine horizontale Schraffur und stellen Sie den Linienabstand kleiner ein als die Linienbreite der gedruckten Linien.

2D-Objekte schraffieren

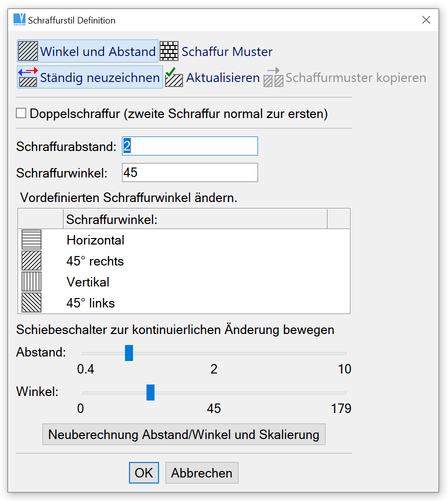

Einfache Schraffur - HAT

Verwendet ein Schraffurmuster aus geraden Linien. Sie können den Abstand zwischen den Linien und den Winkel der Linien angeben. Wählen Sie jedes Element der Begrenzung aus. Falls Abschnitte gestutzt werden müssten (z. B. überstehende Linien), wählen Sie den Abschnitt, der zur Begrenzung gehört, erneut aus. Die Objekte werden nur für die Schraffur getrimmt, bleiben als ursprüngliches Objekt aber unverändert. Die folgenden zusätzlichen Optionen sind während der Auswahl der Begrenzung verfügbar:

Temporäres Umrisselement erstellen - erzeugt temporäre Linien und Bögen als Schraffurbegrenzung. Diese Objekte werden nach dem Schraffieren entfernt. Sie können auch einzelne Abschnitte aus einer Linienkette auswählen.

Vorherige Schraffur ändern - zum Bearbeiten einer bereits erstellten Schraffur.

Musterschraffur - PHA

Die Musterschraffur funktioniert ähnlich wie die einfache Schraffur, mit dem Unterschied, dass Sie vordefinierte Muster auswählen und die Dichte angeben können.

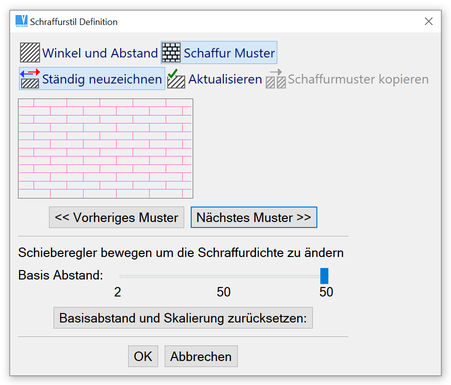

Dialog Musterschraffur

Einfache Schraffur - Automatische Begrenzung - AHB

Wie bei der einfachen Schraffur besteht das Schraffurmuster aus geraden Linien. Sie brauchen allerdings nicht mehr jedes Element der Begrenzung auswählen, sondern können einfach auf ein Element klicken, dann geben Sie einen Punkt innerhalb der gewünschten Schraffurbegrenzung an. Sie können weitere Begrenzungen auswählen oder Inseln innerhalb der Schraffur hinzufügen. Mit Eingabetaste oder Rechtsklick schließen Sie das Erkennen der Begrenzung ab. Die folgenden zusätzlichen Optionen sind während der Auswahl der Begrenzung verfügbar:

Begrenzung erkennen - ignoriert sämtliche offenen Abschnitte, die auf der Begrenzung liegen, und ignoriert kleine Fehlstellen.

Objekte vorübergehend entfernen - ignoriert die ausgewählten Objekte; wählen Sie diese Objekte zuerst aus. Vor dem Schraffieren werden diese Objekte vorübergehend entfernt und nach dem Schraffieren wieder eingefügt.

Schraffurmuster - automatische Begrenzung - APH

Ähnlich wie "Einfache Schraffur - Automatische Begrenzung", allerdings können Sie ein Muster für die Schraffur auswählen.

Schraffur von 3D-Schnitten

Schnitte von 3D-Objekten, die in eine 2D-Ansicht exportiert wurden, können auf dieselbe Weise schraffiert werden wie andere Objekte, die direkt in 2D erstellt wurden. Zusätzlich kann der Umriss eines 3D-Schnittes automatisch erkannt werden.

Einfache Schraffur, 3D-Schnitt - HSE

Das Schraffurmuster ist dasselbe wie für die Einfache Schraffur. Wählen Sie einen Abschnitt aus der Begrenzung des 3D-Schnittes aus und die gesamte Begrenzung wird automatisch erkannt. Wenn ein 3D-Schnitt durch mehr als eine Ebene erzeugt wurde, kann es erforderlich sein, dass einige der innerhalb der Begrenzung erkannten Linien entfernt werden müssen.

Hinzufügen/Entfernen - entfernt Objekte aus der vorübergehenden Anordnung. Da die Begrenzung automatisch erkannt wird, können Sie mit dieser Funktion verbleibende störende Objekte innerhalb der Schraffurfläche entfernen.

Für weitere Information siehe Auswahl, 2D-Objekte.

Musterschraffur, 3D-Schnitt - HPSE

Ähnlich wie "Einfache Schraffur, 3D-Schnitt", allerdings können Sie ein Muster für die Schraffur auswählen.

Schraffurmuster erzeugen

Schraffurmuster erzeugen - CHP

Erstellen Sie Ihr eigenes Schraffurmuster oder bearbeiten Sie ein bestehendes Muster. Jedes Muster kann aus bis zu 8 Liniengruppen bestehen. In jeder Gruppe werden ein Winkel und ein Grundabstand bestimmt. Sie können auch festlegen, dass einzelne Linien einer Gruppe ausgeblendet sind. Jeder Linie kann auch noch eine Linienart zugewiesen werden, die aus einer Anzahl von Abschnitten unterschiedlicher Länge besteht.
