Drucken und Plotten

Unter Windows ermöglicht VariCAD das Verwenden von Druckern, die mit Windows-Treiber betrieben werden. Linux-Anwender können die Druckausgabe über KDE-Drucker nutzen. Auf beiden Betriebssystemen können darüber hinaus auch die Druckertreiber von VariCAD aufgerufen werden.

Druckereinstellungen

Wählen Sie zuerst den Drucker aus und bestimmen Sie anschießend, wie und was Sie drücken möchten. Der Druck wird standardmäßig auf A2 im Maßstab 1:1 ausgegeben.

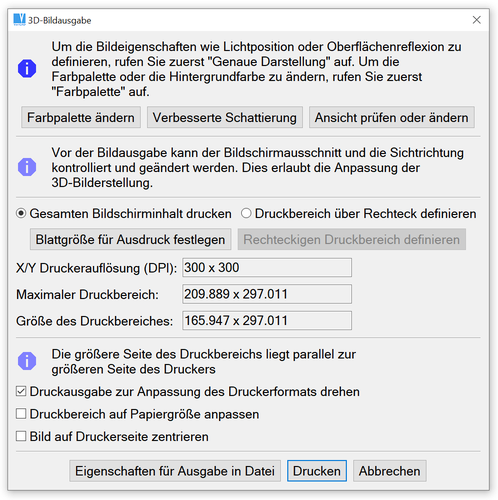

Druckeinstellungen - WPS

Ermöglicht Ihnen, den zu druckenden Bereich, den Maßstab, die Orientierung und die Zuordnung der Linienstärke festzulegen.

Druckbereich festlegen

Es gibt zwei Möglichkeiten, den Druckbereich festzulegen:

Gesamte Zeichnung - die Größe des Druckbereichs entspricht dem aktuellen Blattformat. (A1, A2, etc.). Es werden nur Objekte gedruckt, die innerhalb dieses Formats liegen.
Nur angezeigte Objekte - druckt nur die auf dem Bildschirm sichtbaren Objekte. Sie können die Zoomstufe oder das Ansichtsfenster ändern, um den Druckbereich anzupassen.

Den Druckmaßstab ändern

Standardmäßig ist das Skalieren nicht möglich, Sie können jedoch zwei Skalierungsoptionen auswählen:

An das Blattformat anpassen - der gedruckte Bereich wird so skaliert, dass er auf das ausgewählte Blattformat passt. Falls das Seitenverhältnis des Druckbereichs nicht mit dem des Blattformats übereinstimmt, wird trotzdem in beide Richtungen gleich (isotrop) skaliert (Kreise bleiben Kreise).
Ausgewählten Bereich skalieren - die Skalierung wird durch einen Faktor angegeben.

Die Papierausrichtung ändern

Standardmäßig wird der Druckbereich so gedreht, dass die längere Seite des Druckbereichs parallel zur längeren Seite des Papiers ausgerichtet ist. Zusätzlich gibt es noch folgenden Optionen zur Ausrichtung:

Hochformat - die kürzere Seite des Druckbereichs ist parallel zur längeren Seite des Papiers
Querformat - wie "Automatisches Ausrichten"; kann aktiviert werden, wenn der Druckertreiber nicht das erwünschte Ergebnis liefert
Nicht rotieren - kann verwendet werden, wenn der Drucker nicht das erwünschte Ergebnis liefert.

Das Papierformat des Druckers festlegen

Standardmäßig ist das Papierformat des Druckers das gleiche wie das Zeichnungsformat oder die maximale Größe des Papierformats des Druckers. Zusätzlich gibt es noch folgende Optionen zum Papierformat:

Größtmögliches Format - die ausgedruckte Blattgröße wird an das maximale Papierformat des Druckers angepasst.
Format entspricht der Zeichnung - stellt auf die Standardeinstellung zurück.
Format aus Liste auswählen - Wählen Sie ein genormtes Format wie z. A4, A3, usw. Die ausgewählte Größe ist die Blattgröße des Ausdrucks.

Zuordnung von Farbe und Linienstärke

Wenn Sie einen Farbdrucker verwenden, können Sie den Bildschirmfarben Druckerfarben zuordnen. Für Schwarzweiß-Drucker können Sie den Bildschirmfarben verschiedene Linienstärken zuordnen. Das Ergebnis ist unterschiedlich, wenn zuerst die Linienfarben zugeordnet werden. Die Einstellungen zur Linienstärke und Zuordnung der Linienfarben wird entweder über das Menü "Datei / Drucker / Druckereinstellungen" oder über die Funktion "Zuordnung der Linienfarben" (siehe unten) vorgenommen.

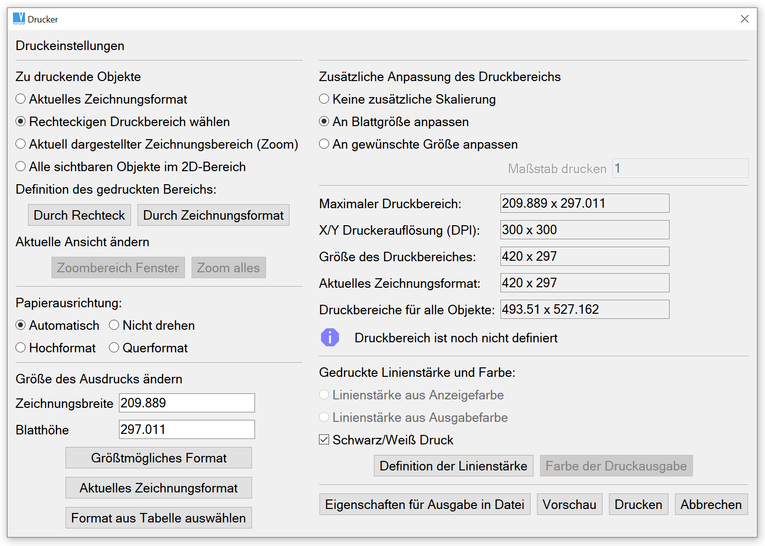

Dialog Drucken

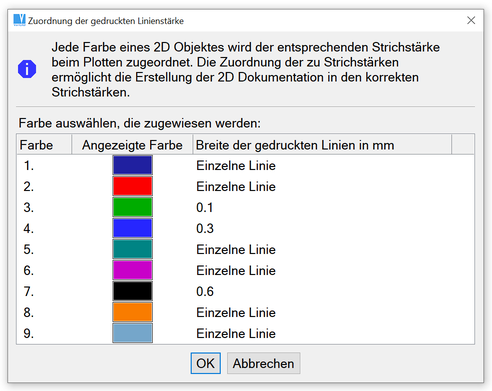

Linienzuordnung - LWD

Definiert die gedruckte Linienbreite oder Linienfarbe

Einen Drucker auswählen

Drucken - WPR, Strg + P

Wählen Sie einen Drucker aus der Liste der Drucker, die in Ihrem Betriebssystem verfügbar sind. Der Treiber für diesen Drucker muss installiert und korrekt konfiguriert sein.

Drucken mit VariCAD-Treiber - PRN

Erzeugt eine Ausgabe auf einem beliebigen Gerät im Format PostScript, HPGL/2, HPGL, PCL5 oder Epson. Wählen Sie Ihren Drucker oder einen kompatiblen Drucker im Druckdialog aus. Sie können den Ausdruck auch in einer Datei speichern, und Sie können den Druckbefehl ändern oder entsprechend Ihrem Betriebssystem definieren.

Zum Drucken schickt das Betriebssystem eine temporäre Datei an den Drucker. In diesem Befehl muss der Dateiname mit der Zeichenfolge "%s" ersetzt werden. Beispiel: "copy %s LPT1 /b" sendet unter Windows Daten an den Parallelport. Für die Druckmethode sind Standardbefehle vorgesehen.

Stapelverarbeitung drucken

Stapelverarbeitung bedeutet, dass mit einem Befehl mehrere Dateien zum Drucker geschickt werden. Wählen Sie zuerst die Dateien aus, die Sie drucken möchten. Dann legen Sie die Methode zum Drucken fest. Die Druckereinstellungen können für jede Datei einzeln oder für alle Dateien gemeinsam festgelegt werden. Die Einstellungen sind die gleichen wie beim Drucken von einzelnen Dateien. Siehe auch Druckereinstellungen.

Druckereinstellungen für die Stapelverarbeitung können einmal erstellt und in einer Konfigurationsdatei abgespeichert werden, in der alle auszudruckenden Dateien und deren Einstellungen enthalten sind. Wenn Sie mehrere Dateien noch einmal ausdrucken möchten, können Sie auf diese Konfigurationsdatei zurückgreifen.

Stapelverarbeitung drucken wird mit den folgenden Funktionen ausgeführt:

Stapelverarbeitung drucken, voreingestellt - BPRP

Stapelverarbeitung drucken - BPRW

Stapelverarbeitung drucken mit VariCAD-Treiber - BPRV

Bilder als hochauflösende Bitmaps exportieren

Bitmapdatei von 3D - BMP

Sie können von einer 3D-Ansicht eine Bitmap-Bilddatei erstellen. Das Bild wird in True Color (24 Bit Farbtiefe) im Format *.bmp abgespeichert. Eine *.bmp-Datei ist eine Bilddatei, die sich zum Ausdrucken und zum Einfügen in andere Dokumente eignet. Bevor die Datei gespeichert wird, sind folgenden Einstellungen möglich:

Ausgabe des gesamten Fensters oder eines bestimmten, rechteckigen Ausschnitts.
Pixel-Auflösung - Die Auflösung des Bildes kann ganz einfach im Verhältnis der Anzeige definiert werden. Beim Wert 1 ist die Qualität des Bildes identisch mit der Bildschirmauflösung
Anzahl der Pixel für das Ausdrucken - Die Auflösung wird ungefähr entsprechend dem Druckformat definiert. Sie können das Papierformat auswählen und die Auflösung in Pixes/100 mm oder Pixel/10 Zoll angeben.
Genaue Anzahl der Pixel eingeben - Durch Änderung dieses Wertes beeinflussen Sie auch das Längen/Breiten-Verhältnis des Bildes. Diese Option ist nur bei der Funktion "Ausgabe eines rechteckigen Ausschnitts" verfügbar.

Bevor das Bild erzeugt wird, können Sie die Objekte prüfen, die innerhalb des Ausgabebereichs angezeigt werden (gesamtes Fenster oder rechteckiger Ausschnitt). Die Anzeige kann abschließend mit den Standardfunktionen wie Zoomen, Verschieben, Rotieren angepasst werden. Wenn Sie die Anzeige von Standarddarstellung in die Genaue Darstellung (für Perspektive, Lichtposition, etc) umschalten oder die Farbpalette ändern möchten, führen Sie diese Funktionen durch, bevor Sie die "Bitmapdatei von 3D" aufrufen.

Wenn die Einstellungen zum Erstellen der Bitmap-Datei abgeschlossen sind, entscheiden Sie ggf. den Wechsel der Farbpalette, besonders des Hintergrundes. Weißer Hintergrund ist üblicherweise am besten zum Ausdrucken von 3D-Objekten geeignet. Die Auflösung zum Drucken sollte dem Papierformat, der Druckerauflösung und der Farbeinstellung bzw. der SW-Einstellung entsprechen. 1000 Pixel/100 mm oder 2500 Pixel/10 Zoll zeigen bei einem Ausdruck ein recht gutes Ergebnis.

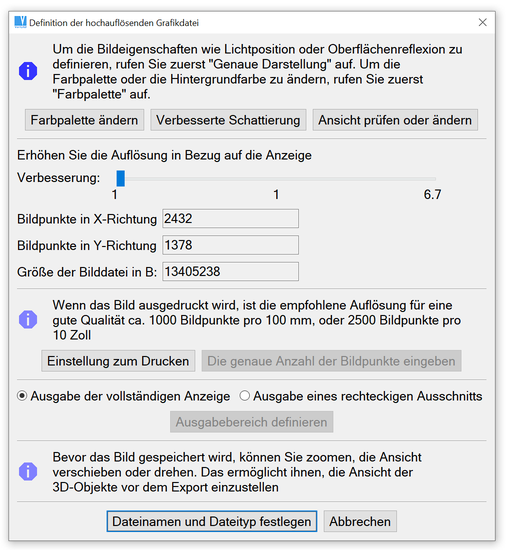

Erzeugen eines Hochauflösenden Bitmaps
