Configurações do Sistema (Preferências)

Todas as configurações do sistema estão disponíveis no menu Ferramentas. Se modificar os parâmetros do desenho 2D, tais como a altura do texto ou o estilo das cotas, as configurações são guardadas quando a sessão é terminada. Se modificar os parâmetros do sistema tais como as cores, sons de aviso, ou cópias de segurança, as configurações são guardadas imediatamente.

Na maioria dos casos, as novas configurações têm efeito imediatamente. Existem algumas configurações tais como as definições OpenGL, que não têm efeito até que a sessão do VariCAD esteja concluída. Nestes casos, o utilizador é informado desta situação por uma mensagem. Maioritariamente, o VariCAD oferece o reinício automático, de modo a que a alteração fique trabalhar de imediato, caso o reinicio seja aceite.

Esta secção descreve algumas funções para as configurações gerais do sistema. As funções usadas para manipular as configurações, são descritas em maior detalhe noutras secções deste manual.

Definições do Sistema - CFG

Este comando, permite-lhe executar uma grande parte das definições do sistema. Existem secções de definições gerais, definições do 2D e outras para o 3D. Estão também disponíveis, definições de entrada e saída de ficheiros (como a configuração de ficheiros DWG, etc…) numa janela de diálogo, sob o botão Opções de Ficheiros.

Definições gerais, disponíveis no comando CFG:

• Caminho para os ficheiros do VariCAD
• Trabalho com vários documentos (ficheiros)
• Cópias de segurança automáticas
• Tamanho dos ícones, textos das caixas
• Definições para vários monitores
• Menu de pop-up, pelo botão direito do rato, visualização de opções disponíveis dentro dos comandos
• Coordenadas do cursor, visualização de coordenadas, junto do cursor
• Definições da roda do rato e botões do rato
• Definições do rato espacial
• Definições dos incrementos do cursor (para o arrasto)
• Deteção automática, arrasto e estiramento
• Definições do passo atrás (desfazer)
• Configuração dos atalhos do teclado
• Definições dos valores de introdução
• Seleção de objetos entre comandos
• Definições dos temas (aparência dos painéis, botões, molduras, etc…)
• Definições de sons
• Definições das mensagens de erro
• Cores e paletes (disponível também a partir de comandos separados)
• Definições de OpenGL
• Performance e uso de vários núcleos de processamento
• Máscara de Lista de Materiais, atributos dos sólidos e legendas
• Definições de Listas de Materiais
• Definições de seleção de objetos da biblioteca

Definições 2D disponíveis no comando CFG:

• Visualização de objetos 2D
• Criação de 2D, pela exportação de vistas 3D
• Linhas de construção temporárias
• Opções de entrada e saída, para o formato DWG/DXF
• Comportamento das dimensões (não o estilo de dimensões)
• Espessura de linhas impressas e cor, nomes de tarefas de impressão, impressão para ficheiros
• Seleção de objetos 2D
• Fronteira do formato 2D (não estilo da linha de rebordo)
• Troca automática de níveis

Definições 3D disponíveis no comando CFG:

• Seleção de sólidos
• Localização de sólidos
• Definição do ponto de inserção do sólido (para sólidos criados a partir de perfis)
• Sombreamento de superfícies e reflexão
• Vista 3D pré-definida (vista inicial para um novo ficheiro)
• Animações para alterações da vista
• Rotação da vista pelas teclas das setas
• Definições de ligações de montagens
• Inserção nas definições de montagem
• Definições do formato dos resultados de cálculos
• Definições de volume, massa e momento de inércia
• Opções de entrada e saída, para o formato STEP
• Opções de saída, para o formato STL

Cópia de Segurança da sua Configuração

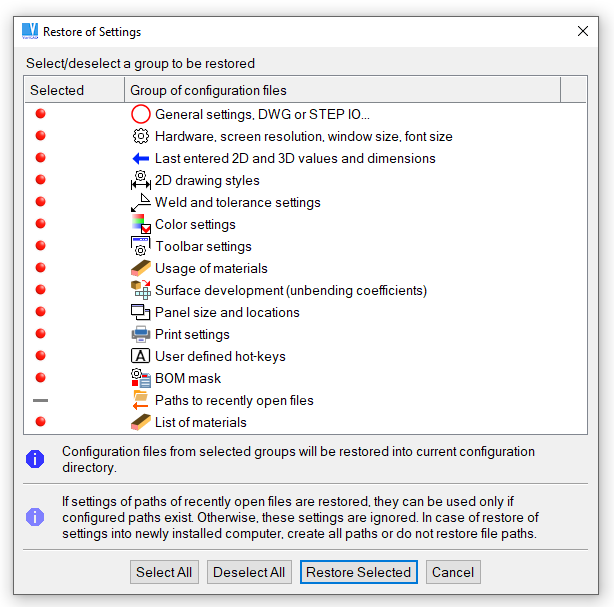

Pode criar uma cópia de segurança de todos os seus ficheiros de configuração. Esta configuração é guardada num único ficheiro. Quando necessitar de restaurar a configuração, pode selecionar as definições que necessitar de reaver. Um uso típico desta funcionalidade, é o guardar e restaurar o ambiente de trabalho, se necessitar de reinstalar o sistema operativo ou se necessitar de migrar para outro computador. Pode também usar esta funcionalidade, se desejar partilhas algumas definições com outros utilizadores (como desenho 2D e estilos de dimensionamento, usados na mesma empresa). O Guardar/Restaurar a configuração, está disponível a partir do menu Ferramentas ou dos seguintes comandos:

Criar Cópia de Segurança de Todas as Definições - CBS

Restaurar Definições a partir da Cópia de Segurança - RBS

Restaurar o ambiente de trabalho

Cores

Cores - COL

Todas as cores usadas pelo VariCAD podem ser modificadas, tais como as cores dos objetos 2D ou 3D, cores do desenho 2D no 3D, cores usadas para imagens auxiliares e cores de realce. É possível guardar um esquema de cores modificado como uma nova palete. Existem paletes pré-definidas.

Podem ser definidas as seguintes cores:

• Cores para os objetos 2D. É possível modificar a cor de 1-9 para objetos 2D. É possível definir cores para objetos auxiliares, a grelha ou as linhas de construção usadas no 2D.
• Cores para os objetos 3D. É possível modificar a cor de 1-32 para objetos 3D. Usando esta opção, é possível também definir cores para objetos auxiliares usados no 3D, uma cor para o fundo e um tipo de cursor usado para a seleção de objetos.
• Cores para desenhos 2D no 3D. É possível modificar todas as cores usadas para o desenho 2D no 3D (este desenho é usado quando se define ou se edita um perfil para extrusão, rotação, etc…).

Com a exceção das cores 2D, todas as configurações permitem mudanças interativas de uma cor selecionada. É possível alterar uma cor de uma coordenada selecionada dinamicamente.

Nota Importante: Se for alterada a cor de fundo, mude ou pelo menos controle a cor da mira do cursor e as outras cores que podem ficar inexpressivas no fundo alterado.

Paletes - PAL

Esta função permite definir um novo esquema de cores (palete), redefinir uma palete existente ou selecionar um existente para corrente. Se foi criada uma nova definição de cores previamente e se deseja selecionar uma nova palete, as definições correntes são reescritas. É recomendável guardar as configurações correntes como uma nova palete se for necessário usar essas definições no futuro.
