Um die Ansicht zu verändern, können Sie die Zoomfunktion oder die entsprechenden Kombinationen von Maustasten und Tastatur verwenden.
Mit den folgenden Kombinationen von Maus und Tastatur können Sie die Ansicht bedienen:
Alle Funktionen, die die Anzeige kontrollieren, sind im Menü "Ansicht" verfügbar.
| Neuzeichnen - F6 |
Erneuert rasch die 2D-Zeichnungsfläche
 | Regenerieren - REG |
Regeneriert und zeichnet alle 2D-Objekte neu.
Sie können die Größe des Bildausschnitts mit folgenden Funktionen ändern:
Ansichtsfenster
Die Funktion "Ansichten speichern" ermöglicht Ihnen, den aktuellen Bildausschnitt zu sichern und ihn später wiederzuverwenden. Um eine gespeicherte Ansicht aufzurufen, verwenden Sie die Funktion "Ansicht wiederherstellen". Sie können bis zu 8 Ansichten speichern. Die Werkzeugleiste für vordefinierte Ansichten ermöglicht ein einfaches Umschalten zwischen den Ansichten. Siehe auch Ansichten speichern.
 | Kreisdarstellung - SCR |
Ermöglicht Ihnen, die Anzahl der Segmente zu bestimmen, die für die Darstellung eines Kreises im 2D verwendet wird. Wenn die Anzahl der Segmente groß ist, erscheint der Kreis auch in hohen Zoomstufen glatt. Die Erhöhung der Segmente ist nur innerhalb einer Sitzung verfügbar. Eine große Anzahl von Segmenten kann die Geschwindigkeit des Zeichnens verlangsamen.
 | Mauszeiger - APE, F7 |
Stellt die Art des Fadenkreuzes, die Fangweite des Mauszeigers und die Koordinatendarstellung in der Statuszeile ein. Der Fadenkreuz-Mauszeiger wird für Auswahlfenster verwendet, wenn das automatische Detektieren von 2D-Objekten ausgeschaltet ist. Koordinaten können relativ zu einem Benutzer definierten Ursprung gemessen werden, oder vom vorangegangenen Punkt als dX, dY oder als Polarkoordinaten vom mit Winkel und Radius ausgegeben werden
Mauszeiger Fenster
In 2D-Zeichnung arbeiten Sie mit einfachen Objekten. Diese Objekte verhalten sich wie individuelle Gebilde wenn sie ausgewählt werden und könne später zu "Blöcken" zusammengefasst werden. Folgende sind die grundlegenden 2D-Objekte:
Für weitere Informationen über das Erstellen von Blöcken siehe 2D-Blöcke.
Dateimerkmale können erstellt werden, wenn eine neue Datei erzeugt wird (siehe Erstellen, Öffnen und Speichern von 2D/3D-Dateien unter VariCAD ). Dieser Abschnitt beschreibt die Funktionen zum Ändern von 2D-Zeichnungseinstellungen wie Zeichnungseinheiten, Format und Maßstab. Funktionen zu den Merkmalen können im Menü "Werkzeuge" aufgerufen werden.
 | Einheiten ändern - CHU |
Ändert die Einheiten der aktuellen Datei, indem zwischen Zoll und Millimeter umgeschaltet wird. So kann z. B. ein Objekt, das 1 Zoll (Inch) lang ist, in 25,4 mm umgewandelt werden. Weder der Text von Bemaßungen noch die Merkmale von eingefügten Normteilen ändern sich dabei. Eine Schraube M10 wird immer das gleiche Merkmal besitzen, selbst wenn sich die Einheiten ändern.
 | Zeichnungsformat - FMT |
Ändert das aktuelle Zeichnungsformat. Das Format kontrolliert den Bildausschnitt, den Zeichnungsrahmen und die Druckereinstellungen.
 | Einstellung des Zeichnungsrahmens - SBD |
Sie können einen benutzerdefinierten Zeichnungsrahmen verwenden, bestehende Rahmen ändern und die Methode bestimmen, nach der Zeichnungsrahmen gezeichnet werden.

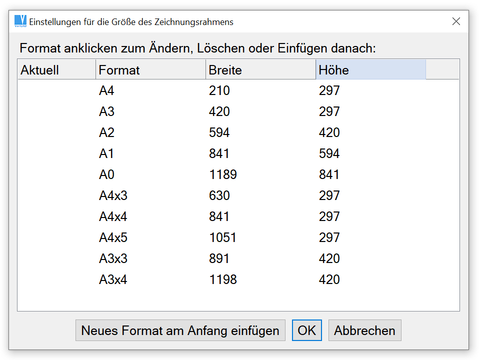

Formatfenster

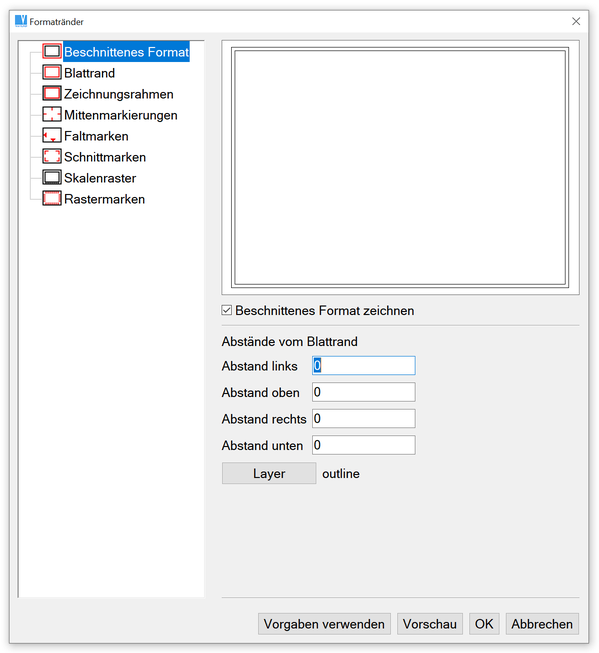

Zeichnungsrahmen
 | Zeichnungsrahmen - BOR |
Erzeugt einen Zeichnungsrahmen in der 2D-Zeichnungsfläche. Die untere linke Ecke des Rahmens entspricht dem Ursprung der globalen Koordinaten. die Breite und Länge des Rahmens werden vom Zeichnungsformat vorgegeben. Die Einstellung zur Methode den Rahmen zu zeichnen ist von den Einheiten und vom Zeichnungsrahmen bestimmt.
Das System stellt die aktuellen Blattformatgrenzen, bezogen auf den aktuellen Maßstab, als Rechteck dar. Dieses Rechteck wird in der selben Farbe wie das Hilfsraster angezeigt und kann weder ausgedruckt noch gewählt werden. Im Gegensatz zu dieser Hintergrund-Ddarstellung kann ein Formatrahmen in einer konfigurierbaren Art aus wähl- und druckbaren 2D-Linien erstellt werden. Eine so erstelltes Zeichnungsformat Teil der 2D-Zeichnung.
Die Hintergrund-Darstellung des Zeichnungsformates kann in den Systemeinstellungen (Kommando CFG) ein- und ausgeschaltet werden. Falls sie eingeschaltet ist, wird die Blattumrandung immer dargestellt - sie ist jedoch kein Teil der aktuellen Zeichnung.
Der Zeichnungsmaßstab wirkt sich nur auf Zusatzangaben wie Text, Bemaßung, Symbole und Pfeile aus. Der Maßstab steuert die Größe dieser Objekte. Zum Beispiel wird bei einem Maßstab von 1:2 eine 100 mm lange Linie 50 mm lang wiedergegeben. Ein Text mit 3 mm Höhe bleibt 3 mm hoch. Eine Änderung des Maßstabs beeinflusst nicht die Bemaßung.
 | Änderung des Zeichnungsmaßstabs - SCH |
Ändern des 2D-Zeichnungsmaßstabs. Der Maßstab wird beim Anlegen der Datei definiert und diese Funktion dient zum Ändern des Maßstabs. Alle Objekte in der Datei bleiben unverändert, neue Zusatzangaben wie Text oder Bemaßungen werden in einer anderen Größe erstellt. Es ist empfehlenswert, den Zeichnungsmaßstab endgültig festzulegen, bevor Sie mit der Bemaßung beginnen.
2D-Objekte besitzen folgende Merkmale:
Sie können bis zu 250 Layer in jeder Datei definieren. Jede Datei enthält bereits einen Layer mit dem Namen "0". In 2D-Baugruppen können Layer dazu verwendet werden, zwischen einzelnen Details zu unterscheiden. In Detailansichten oder 3D-Zeichnungsableitung sollten Layer dazu verwendet werden, zwischen Konturen, Achsen, Bemaßungen, Schraffuren, etc. zu unterscheiden.
Jeder Layer ist durch einen Namen identifiziert und besitzt eine Farbe und einen Linientyp. Neue Objekte werden immer im selben aktiven Layer erstellt. Der aktive Layer kann jederzeit - sogar während der Auswahl von Objekten - gewechselt werden, Sie können aber auch die aktuelle Farbe oder den Linientyp ändern, ohne den Layer zu wechseln. Bei jedem Objekt kann jederzeit der Layer, die Farbe oder der Linientyp geändert werden.
Wenn Objekte aus einer anderen Datei in die aktuelle Datei eingefügt werden, werden die Objekte von unbekannten Layern in den Layer "0" eingefügt.
Den aktiven Layer auswählen
 | Layer - LAY |
Neue Layer erstellen und vorhandene bearbeiten und löschen. Der aktive Layer, Layer, die Objekte enthalten, und der Layer "0" können nicht gelöscht werden.

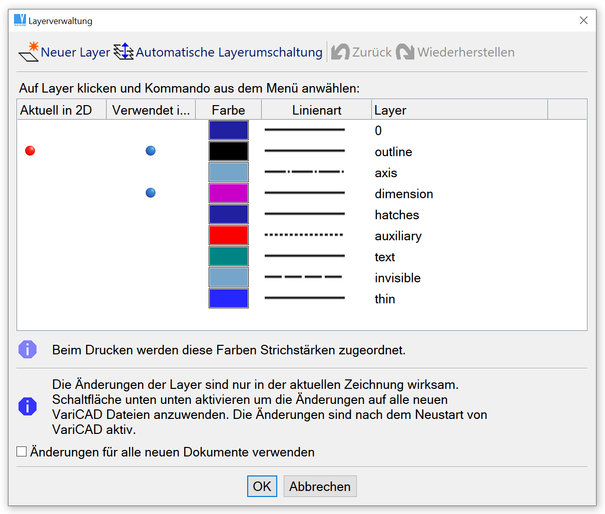

Layer-Dialog
 | Automatisches Layerwechseln - ALS |
Automatisches Layerwechseln ist beim Zeichnen von 2D-Details sehr hilfreich. Layer werden entsprechend der ausgeführten Funktion aktiviert. Zeichnungsfunktionen wie Linie oder Bogen erzeugen Objekte, die automatisch im Layer "Konturen" abgelegt werden. Schraffuren und Bemaßungen werden in den gleichnamigen Layer abgelegt. Das Automatische Layerwechseln funktioniert, wenn Sie die Standard-Layereinstellung der VariCAD-Installation benutzen. Ansonsten müssen Sie das Automatische Layerwechseln ausschalten und die Layer manuell auswählen.
Wenn das Automatische Layerwechseln aktiviert ist, lautet die Standardeinstellung der Layer wie folgt:
 | Layerwechsel - MLA |
Den Layer eines Objektes wechseln und den Layer eines anderen Objektes oder einen Layer aus der Liste zuweisen
 | Layer hervorheben - CHL |
Zeigt alle Objekte eines ausgewählten Layers und ermöglicht somit eine Kontrolle aller diesem Layer angehörenden Objekte.
Für 2D- und 3D-Objekte können neun Farben verwendet werden. Standardmäßig sind die Farben wie folgt eingestellt:
| Beispiel | Nummer | Farbe |
 | 1 | Weiß |
 | 2 | Rot |
 | 3 | Grün |
 | 4 | Blau |
 | 5 | Cyan |
 | 6 | Magenta |
 | 7 | Gelb |
 | 8 | Dunkelrot |
 | 9 | Dunkles Cyan |

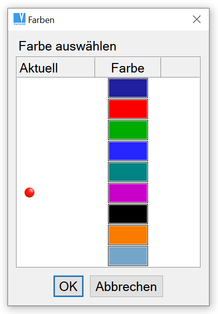

Die Farben für jeden Eintrag der Palette können mit der Funktion Farben oder der Palettenfunktion neu zugewiesen werden. Zum Drucken wird die Linienstärke entsprechend der Farbe eingestellt. Bei Farbdruckern können Sie die Farben in anderen Farben zum Drucken umwandeln lassen. Bei üblichen Stiftplottern beschreibt eine Farbe eine Stiftnummer.
 | Farbe ändern - MPE |
Ändert die Farbe eines ausgewählten Objekts.
Die folgenden Linientypen stehen zur Verfügung:
| Beispiel | Nummer | Linientyp |
 | 1 | durchgezogen |
 | 2 | gepunktet |
 | 3 | Mittellinie |
 | 4 | kurz gestrichelt |
 | 5 | gestrichelt |
 | 6 | Strich-Punkt-Punkt |
 | 7 | strichpunktiert |
 | Linientyp ändern - MLT |
Ändert den Linientyp eines ausgewählten Objekts
 | 2D-Objekte ausblenden - BLA, Strg + B |
Macht ausgewählte Objekte unsichtbar. Sie können damit vorübergehend nicht benötigte, nicht zu druckende oder nicht auszuwählende Objekte ausblenden. Ausgeblendete Objekte werden weder gedruckt, noch können sie im Auswahlfenster auswählt werden
 | 2D-Objekte einblenden - UBL, Strg + U |
Blendet Objekte in der gesamten Zeichnung oder in einem bestimmten Bereich wieder ein, die ausgeblendet sind. Sie können auch einzelne Objekte oder alle Objekte von einem bestimmten Layer einblenden.
Arbeitsgruppen werden zur Aufnahme von 2D-Objekten benutzt. Arbeitsgruppen sind hilfreich, wenn Sie eine Ansammlung von Objekten löschen oder verschieben möchten. Wenn Sie 2D-Objekte aus einer anderen Datei einfügen, können Sie alle neu eingefügten Objekte in eine eigene Arbeitsgruppe zusammenfassen.
Die folgenden Funktionen stehen Ihnen zum Verwalten von Arbeitsgruppen zur Verfügung:
 | Zur Arbeitsgruppe hinzufügen - ATW |
 | Von Arbeitsgruppe löschen - RFW |
 | Arbeitsgruppe leeren - CLW |
Alle Objekte aus einer Arbeitsgruppe löschen
 | Arbeitsgruppe hervorheben- CHW |
Hilft Ihnen, die Objekte einer Arbeitsgruppe zu überprüfen.
VariCAD verwendet zwei unterschiedliche Koordinatensysteme. Das absolute Koordinatensystem hat seinen Ursprung in der linken unteren Ecke der Zeichenfläche. Das benutzerdefinierte Koordinatensystem ist standardmäßig solange identisch mit dem absoluten Koordinatensystem, bis ein neuer Ursprung definiert wird. Das benutzerdefinierte Koordinatensystem ist für jede Datei eindeutig. Wenn 2D-Koordinaten verwendet werden, beziehen sich diese immer auf das benutzerdefinierte Koordinatensystem.
 |
Bestimmt den Benutzerursprung während der Positionsangabe eines 2D-Objekts
 | Benutzerursprung - UCO |
Bestimmt den Benutzerursprung oder stellt den Ursprung wieder auf das globale Koordinatensystem zurück.
Die folgenden Werkzeuge stehen Ihnen als Unterstützung beim Erstellen von 2D-Objekten zur Verfügung:
Das rechtwinklige Raster gibt einen eine bessere Orientierung bei Zeichnen und ermöglicht ein Fangen an Rasterpunkten. Das Raster wird in zwei Stufen angezeigt: Wenn die Dichte des Rasters zu hoch wird, wird die Darstellung automatisch abgeschaltet. Der Abstand zum Fangen kann kleiner sein, als der Rasterabstand.
Das Raster ist auch hilfreich, wenn ganze Abschnitte einer 2D-Zeichnung verschoben werden, oder wenn 3D-Zeichnungsableitung eingefügt werden. Das Fangen am Raster ist auch dann verfügbar, wenn das Raster selbst nicht angezeigt wird. Die eingegebenen Werte werden zum nächsten Vielfachen des Fangabstandes gerundet. Wenn Sie den gleichen Rasterabstand in weiteren Dateien übernehmen möchten, speichern Sie die Einstellung als Standardeinstellung.
 | Raster - GRI, Strg + G |
Stellt den Rasterabstand ein und schaltet das Raster ein und aus
Konstruktionslinien ist ein Oberbegriff, unter dem z. B. Hilfslinien, Zusatzlinien oder temporäre Linien eingeordnet werden. Sie stellen keine realen Konturen dar und sind unabhängig von anderen Objekten. Sie können eigene Konstruktionslinien oder ein Netz daraus erstellen und an den Schnittpunkten andere Objekte oder Konstruktionslinien platzieren. Konstruktionslinien können horizontal, vertikal oder diagonal - entsprechend zweier benutzerdefinierter Winkel - liegen.
Die Anzahl der Konstruktionslinien ist auf 100 für horizontale oder vertikale und auf 30 für diagonale Konstruktionslinien begrenzt. Sie können die Winkel 1 und Winkel 2 vorgeben, es darf aber keine Konstruktionslinie für diesen Winkel vorher existieren. Diese muss gelöscht werden, bevor der Winkel geändert werden kann. Die Funktionen für Konstruktionslinie sind in der Werkzeugleiste für Konstruktionslinien und über das Menü "Objekte / Zeichnungshilfen" aufrufbar.

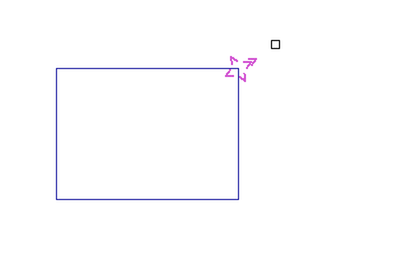

Sie können Konstruktionslinien erstellen als:
Sie können alle Konstruktionslinien auf einmal, einzeln oder nach Typ (horizontal, vertikal, diagonal) löschen.

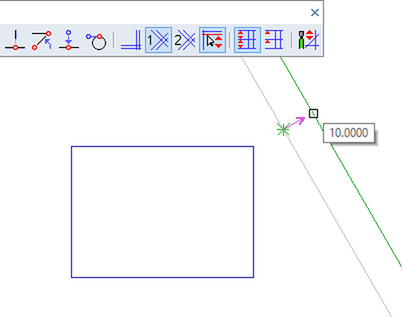

Werkzeugleiste Konstruktionslinien

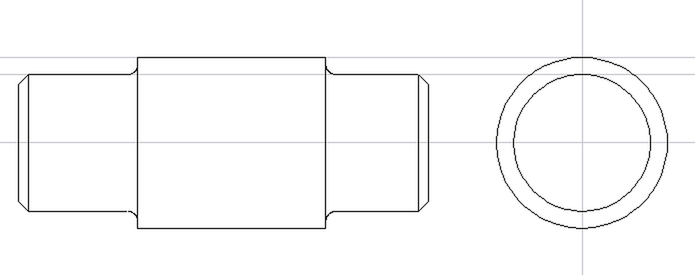

Beispiel: Verwendung von Konstruktionslinien um eine Seitenansicht zu erstellen

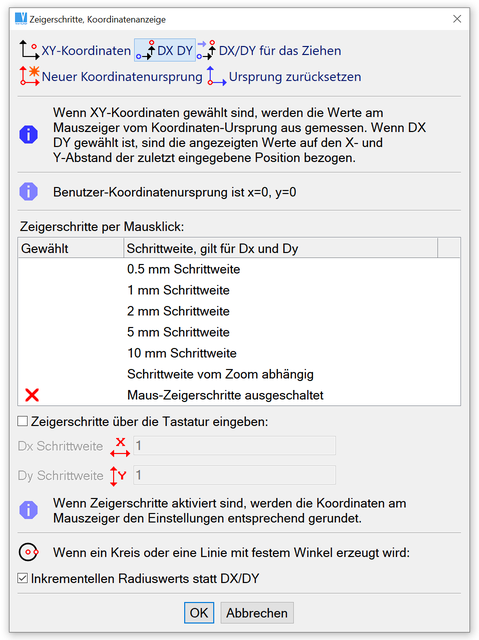

Wenn die Mauszeigerbewegung in Schritten nicht aktiviert ist, bewegt sich der Mauszeiger stetig mit der Auflösung des Anzeige. Wenn die Mauszeigerbewegung in Schritten verwendet wird, wird die Position des Mauszeigers immer auf das nächste Vielfache der Schrittweite gerundet. Die Bewegungen des Mauszeiger-Quadrats oder des Pfeils sind immer noch stetig, die tatsächlichen Postionen sind jedoch gerundet. Ein Mauszeiger als Fadenkreuz "springt" in den eingestellten Schritten. Die Schrittweise Mauszeigerbewegung wird in der Statusleiste angezeigt. Eine Schrittweise Mauszeigerbewegung ist besonders im Zusammenhang mit einem benutzerdefinierten Koordinatensystem sinnvoll.
 | Mauszeigerbewegung in Schritten - STP, F9 |
Schaltet die Mauszeigerbewegung in Schritten ein oder aus, oder stellt die xy Schrittweite der Mauszeigerbewegung ein.

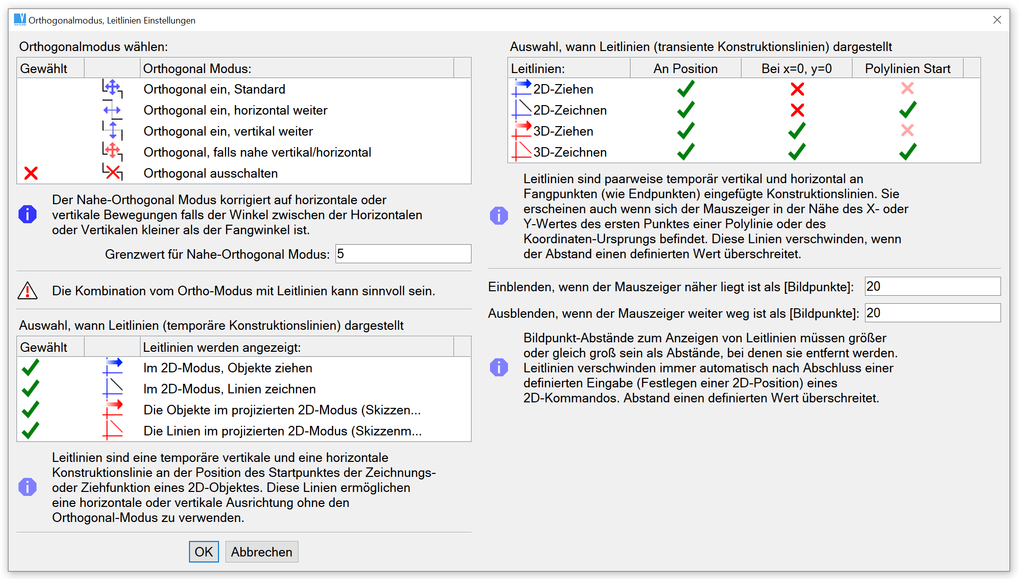

Im Rechtwinkligen Modus werden Linien immer horizontal oder vertikal gezogen. Sie können auch Abwechselnd Rechtwinklig arbeiten, dabei wechseln sich horizontale und vertikale Linien unabhängig von der Mauszeigerposition ab. Der Rechtwinklige Modus wird in der Statusleiste angezeigt ("ORTHO").
 | Rechtwinkliger Modus: ein - F11 |
Schaltet den Rechtwinkligen Modus ein. Wenn der Rechtwinklige Modus bereits eingeschaltet ist, wird Abwechselnd Rechtwinklig verwendet. Mit einem neuen Drücken von F11 wird die Richtung der nächsten Linie von vertikal zu horizontal und umgekehrt gewechselt.
 | Abwechselnd Rechtwinklig H/V |
Schaltet den Rechtwinkligen Modus ein und wechselt bei jeder Linie zwischen horizontal und vertikal. Die erste Linie ist horizontal.
 | Abwechselnd Rechtwinklig V/H |
Schaltet den Rechtwinkligen Modus ein und wechselt bei jeder Linie zwischen vertikal und horizontal. Die erste Linie ist vertikal
 | Rechtwinkliger Modus aus - Umschalt + F11 |
|
|
|
